● 絲桿傳動組件是將旋轉運動轉換成直線運動的機器元件,CSB-LMS?絲桿傳動組件采用CSB-EPB?材料制成的自潤滑的塑料螺母,因此無需外部潤滑就可實現長期運轉
● 高效耐用快速螺紋
● 標準梯形自鎖螺紋
● 免維護,干運行
● 耐腐蝕、耐臟污、低噪音
CSB-LIN? 標準梯形絲桿是根據 DIN 103 標準制造,高螺旋線絲桿采用了特殊螺紋角度設計在低轉速下可獲得高移動速度。

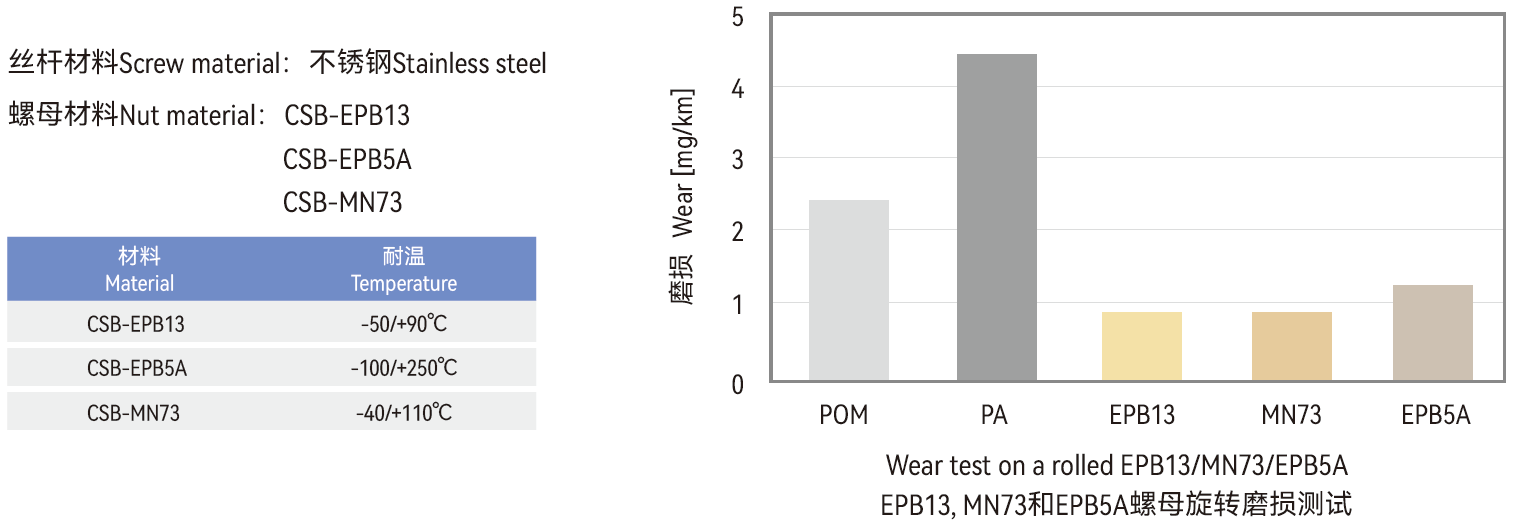

CSB-LIN? 絲桿由不銹鋼制成,并通過冷軋工藝形成。它們配有高耐磨材料CSB-EPB13螺母設計。 對于較高的負載或特殊應用,CSB-EPB5A可用于螺母。
請注意:除了在達到最大額定載荷時會發生變化外,在運行中的熱膨脹也會引起變化。我們建議通過具體實驗來測試絲桿螺母在低溫或高溫應用中的可行性。

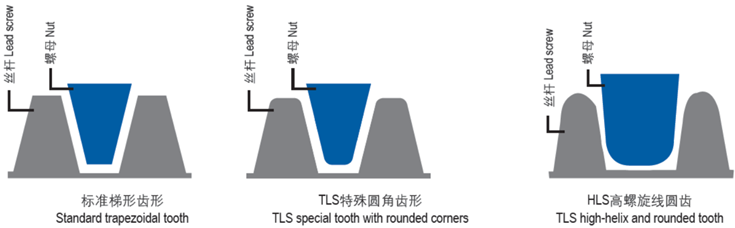

CSB-LIN? 高螺旋線絲桿和螺母采用了較平坦的螺紋角度,驅動力有效地轉換為平移運動,與標準梯形螺紋角度相比具有較低的功率損耗。由于圓齒幾何形狀,在無潤滑運動過程中噪音和振動均減輕。
在螺母上承受的徑向載荷或扭矩導致單個接觸表面過載,從而嚴重影響導螺桿組件的使用壽命。因此,正確安裝螺絲并符合所有相關形式和位置公差是很重要的。
絲桿螺母所需的驅動扭矩取決于軸向載荷,絲桿螺距,絲桿螺紋表面與螺母之間的摩擦系數。在高速時,必須考慮加速扭矩,這可能導致安裝精度引起的扭矩增加。污垢,灰塵和表面不良可導致驅動扭矩增加的導螺桿可以增加驅動扭矩。然而,潤滑可以暫時減少所需的驅動力。

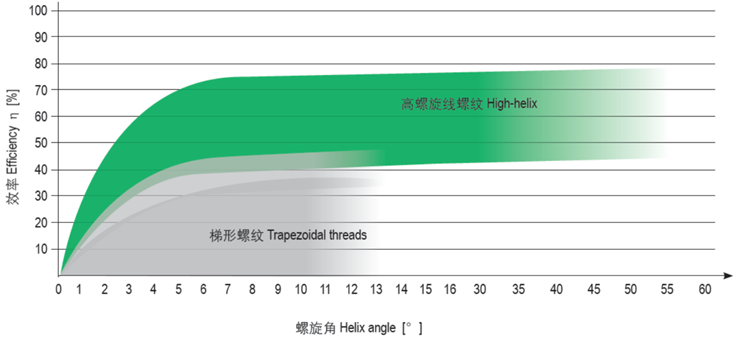

效率是輸出功率與輸入功率的比值。CSB-LIN?導向螺母具有低摩擦系數,因此有很高的效率。
在干運行條件下,單頭梯形導向螺母效率在 20% 到 48%之間。快速螺紋的導向螺母效率在50%到80%之間。雖然CSB-LIN?導向螺母是專為完全干運行開發的,但添加潤滑油能增加效率。
CSB-EPB13材料制成的梯形螺母非常適合潮濕的環境應用。這些材料的特性之一就是吸水率低。
通過用免維護的CSB-EPB?材料來制造導向螺母, CSB-LIN?絲杠驅動就能實現完全干運行。
通過避免使用潤滑油,可顯著減少軟質顆粒如灰塵和纖維的附著。相比傳統的需要潤滑的材料,免潤滑的導向螺母顯著提高了在臟污環境中的使用壽命。但是,在污染很嚴重并且有硬質顆粒如金屬碎片或花崗巖粉塵的環境中,導向螺母需要使用防護罩。
滑動絲杠驅動經常會伴隨有噪音,特別是長絲桿和長行程會導致運動系統的自激振動。CSB-LIN?導向螺母由經過摩擦優化的CSB-EPB?材料制成,具有良好的滑動特性,導向螺母比傳統塑料或金屬材料如青銅或黃銅噪音更低。
